KAFLEX
Kabelboommanchet voor max. 16 kabels

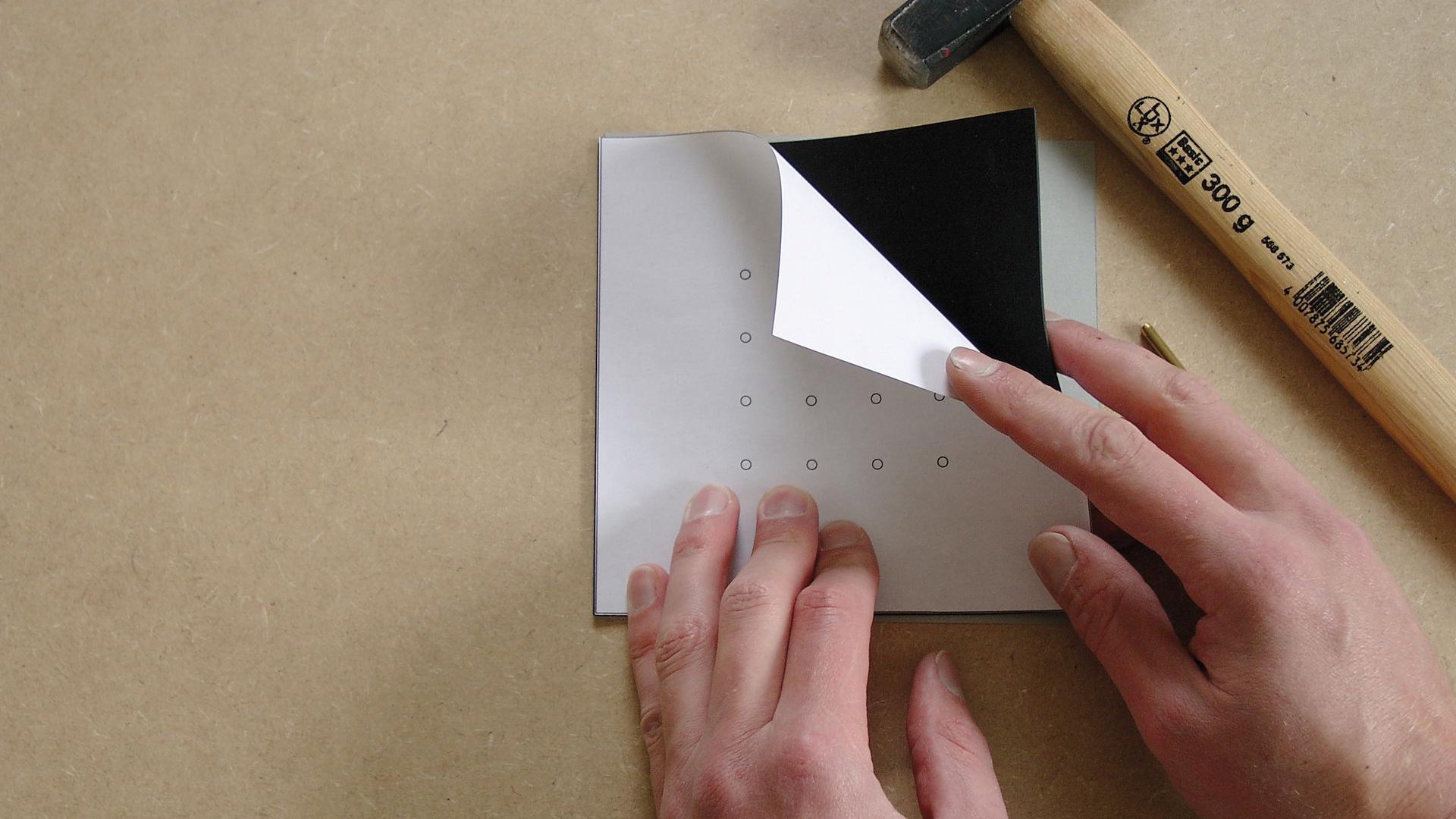

1. Onderlaag, EPDM en sjabloon uitlijnen
EPDM manchet op papieren onderlaag leggen, sjabloon opleggen en uitlijnen.
1. Onderlaag, EPDM en sjabloon uitlijnen
EPDM manchet op papieren onderlaag leggen, sjabloon opleggen en uitlijnen.

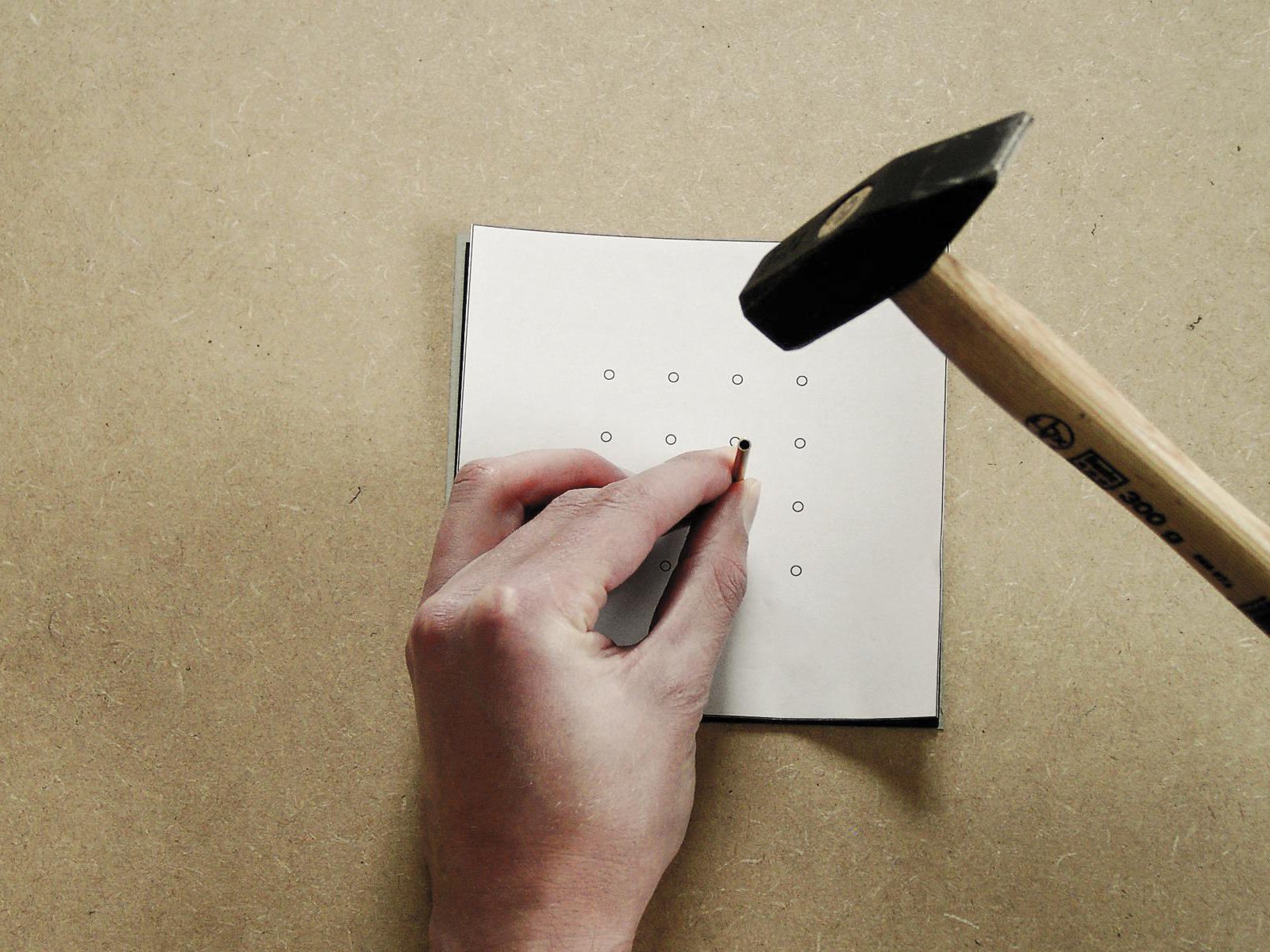

2. Gaten stansen
Met hamer en meegeleverde messing buis het gewenste aantal gaten uitstansen.
Let op:
het stansen dient te geschieden op een onderlaag die eventueel beschadigd
mag raken.
De kartonnen onderlaag biedt voor kwetsbare oppervlakken onvoldoende bescherming.
2. Gaten stansen
Met hamer en meegeleverde messing buis het gewenste aantal gaten uitstansen.
Let op:
het stansen dient te geschieden op een onderlaag die eventueel beschadigd
mag raken.
De kartonnen onderlaag biedt voor kwetsbare oppervlakken onvoldoende bescherming.

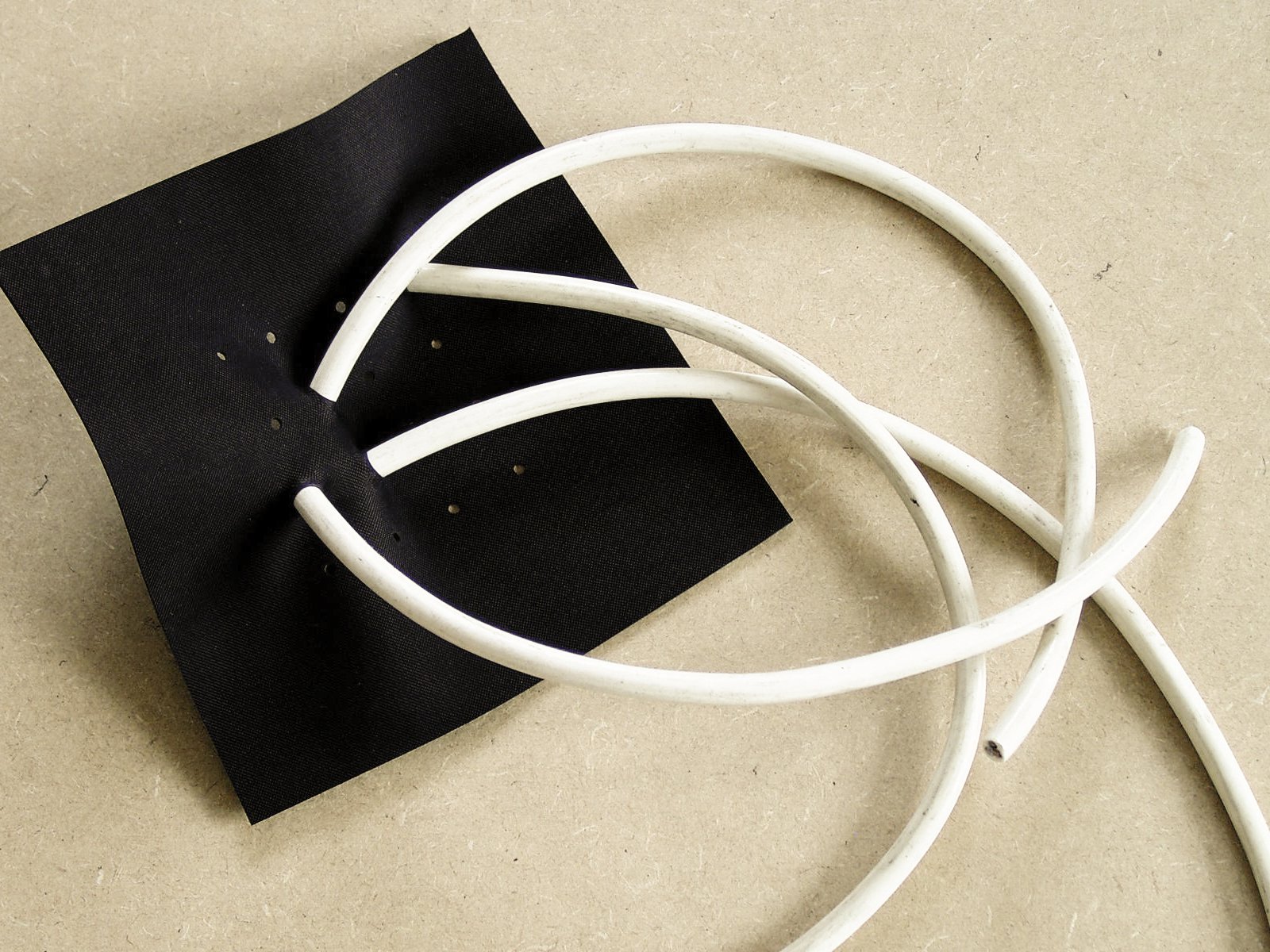

3. Kabel doortrekken
Kabels met diameters van 4,8 - 12 mm door de gemaakte gaten in de EPDM manchet trekken.
3. Kabel doortrekken
Kabels met diameters van 4,8 - 12 mm door de gemaakte gaten in de EPDM manchet trekken.

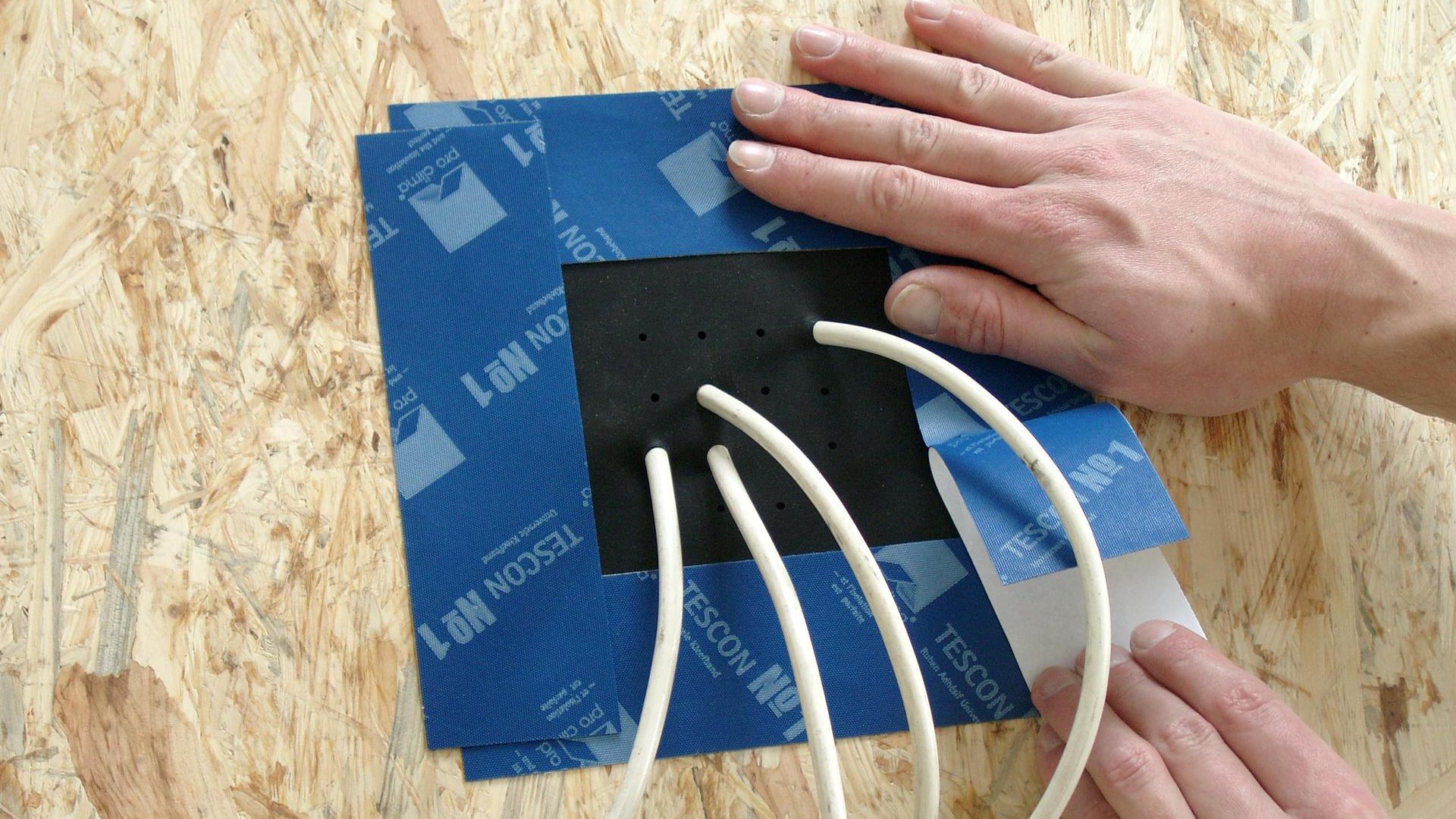

4. Manchet kleven
Manchet vlak op de af te dichten ondergrond plaatsen, ondergrond reinigen en met TECON VANA (of TESCON INVIS) afkleven.
Kleefband goed aanwrijven.
Klaar.
Wanneer er meerdere mantelbuizen betrouwbaar door het luchtdichtingsvlak moeten worden getrokken, is het aan te bevelen om de multimanchet ROFLEX 15-30 mm te gebruiken.
4. Manchet kleven
Manchet vlak op de af te dichten ondergrond plaatsen, ondergrond reinigen en met TECON VANA (of TESCON INVIS) afkleven.
Kleefband goed aanwrijven.
Klaar.
Wanneer er meerdere mantelbuizen betrouwbaar door het luchtdichtingsvlak moeten worden getrokken, is het aan te bevelen om de multimanchet ROFLEX 15-30 mm te gebruiken.
